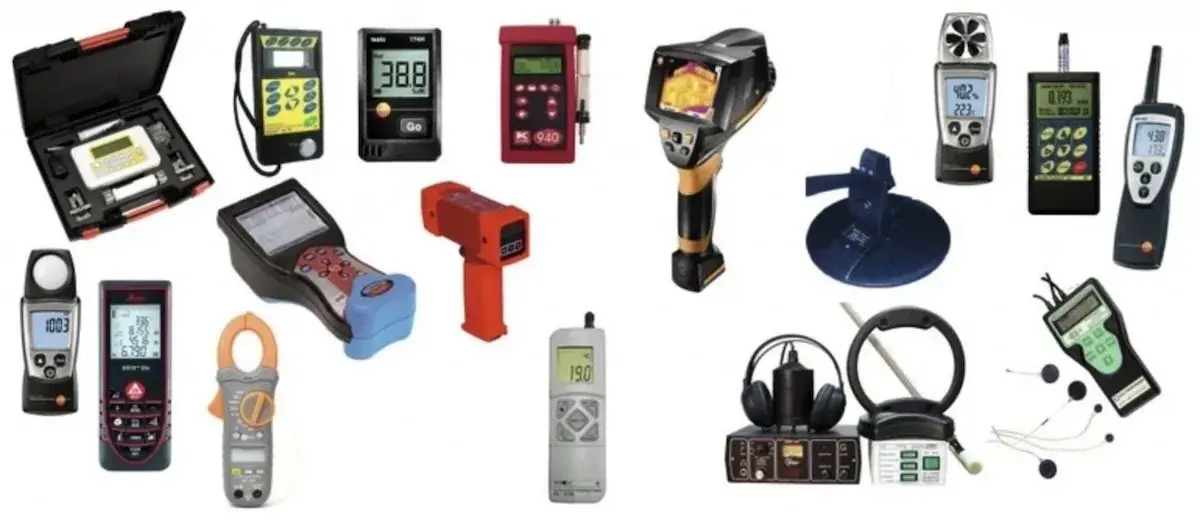

Базовые измерительные приборы для начинающего радиолюбителя: что купить в первую очередь

Сборка простейших мигалок, ремонт бытовых приборов или конструирование роботов на базе микроконтроллеров — любое увлечение радиоэлектроникой быстро упирается в невозможность визуального контроля физических процессов. Электрический ток невидим, и судить о процессах в цепи по косвенным признакам вроде запаха гари, нагрева деталей или отсутствию свечения индикаторов не только неэффективно, но и опасно для дорогостоящих полупроводников. Начинающий мастер без диагностического оборудования работает вслепую, наугад меняя элементы схемы и рискуя полностью уничтожить печатную плату из-за банальной ошибки в полярности питания.

Понимание того, что происходит внутри медного проводника или кремниевого кристалла, приходит только с использованием измерительного оборудования. Инструменты фиксируют уровень напряжения, силу тока, сопротивление резисторов и емкость конденсаторов, превращая абстрактные теоретические законы физики в конкретные цифровые значения на экране. Формирование домашней лаборатории не требует покупки дорогих промышленных осциллографов или прецизионных генераторов сигналов на старте. Достаточно собрать базовый комплект, который закроет 95% повседневных задач радиолюбителя и поможет быстро локализовать неисправность.

Главным критерием при выборе первых устройств должна быть их надежность, безопасность и понятный интерфейс. Анализируя доступные на рынке измерительные приборы цены на которые варьируются от бюджетных карманных тестеров до многофункциональных лабораторных комбайнов, новичку стоит остановиться на среднем ценовом сегменте. Излишне дешевые безымянные индикаторы обладают высокой погрешностью и лишены защитных предохранителей, что может привести к выходу прибора из строя при первой же попытке измерить напряжение в сетевой розетке из-за неверно выбранного режима.

Цифровой мультиметр — фундамент диагностической лаборатории

Абсолютным приоритетом для покупки является цифровой мультиметр. Этот универсальный комбайн объединяет в одном корпусе вольтметр, амперметр и омметр. Для старта оптимально выбирать модель с автоматическим выбором диапазонов измерения. Это избавляет новичка от необходимости вручную выставлять ожидаемые границы параметров и защищает внутреннюю плату тестера от перегрузки, если вместо пяти вольт в цепи окажется тридцать.

Важными опциями для комфортной работы будут наличие режима «звуковой прозвонки» (для быстрого поиска обрывов кабеля и коротких замыканий), функция тестирования диодов и транзисторов, а также подсветка дисплея. Не лишней будет и функция фиксирования показаний (Hold), позволяющая сохранить результат замера, когда экран находится вне зоны прямой видимости мастера.

Лабораторный блок питания и проверка пассивных компонентов

Вторым по важности элементом рабочего места является регулируемый лабораторный блок питания (ЛБП). Использование обычных батареек или сетевых адаптеров от телефонов неудобно и опасно: при случайном коротком замыкании в собираемой схеме блок питания выдаст максимальный ток, мгновенно сжигая дорожки на текстолите. Профессиональный ЛБП позволяет плавно регулировать выходное напряжение (например, от 0 до 30 В) и, что самое главное, жестко ограничивать максимальный ток. Если в схеме есть дефект, блок питания просто уйдет в режим защиты, сохранив жизнь радиодеталям.

По мере усложнения конструкций радиолюбителю потребуется специализированный тестер электронных компонентов (так называемый Transistor Tester или LCR-метр). Это копеечное устройство на базе микроконтроллера творит чудеса: достаточно вставить в колодку любой неопознанный трехвыводной элемент, и прибор сам определит, что это — полевой транзистор, сдвоенный диод Шоттки или светодиод, попутно отобразив на графическом экране его цоколевку, внутреннее сопротивление и емкость.

Обустройство безопасного рабочего пространства требует внимания не только к электронике, но и к расходным материалам общего назначения. Параллельно с покупкой прецизионных датчиков мастерская должна укомплектовываться надежными изоляционными средствами для защиты силовых соединений и жгутов проводки. Решая вопрос о том, где купить изоленту промышленного качества (на основе эластичного ПВХ, не поддерживающего горение) или термоусадочные трубки разного диаметра, радиолюбители обращаются в крупные специализированные интернет-магазины радиодеталей. Наличие качественной расходной химии и диэлектрических лент исключает риск случайного контакта оголенных жил с металлическим корпусом ЛБП или инструментами.

Дополнительные помощники: бесконтактный контроль и инструмент

Для расширения возможностей лаборатории со временем стоит приобрести простой бесконтактный пирометр. Он позволяет мгновенно, на расстоянии, оценить степень нагрева силовых элементов — транзисторов стабилизатора, диодных мостов или радиаторов охлаждения во время работы схемы под нагрузкой. Это помогает вовремя выявить критический перегрев до того, как полупроводник уйдет в тепловой пробой.

В комплекте с измерителями обязательно должны идти качественные силиконовые щупы с острыми позолоченными наконечниками и зажимы типа «крокодил». Штатные провода бюджетных тестеров часто ломаются на морозе и имеют высокое внутреннее сопротивление, что сильно искажает результаты при замере малых сопротивлений или токов, поэтому их замена на мягкие высококачественные аксессуары — это важный вклад в общую точность ваших будущих электронных измерений.
